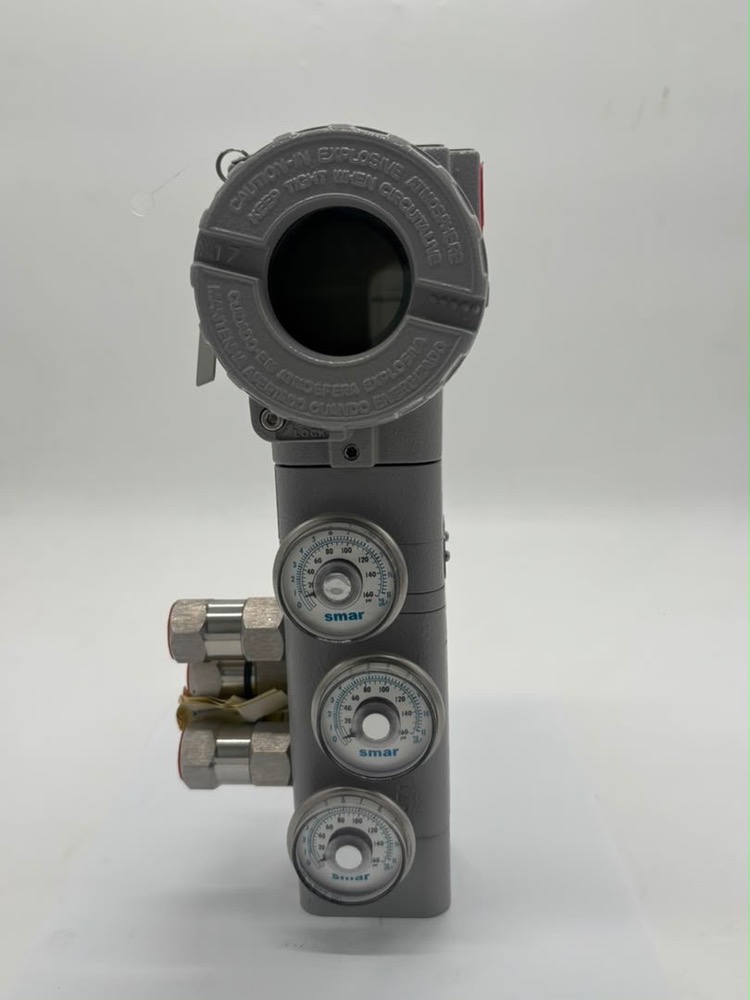

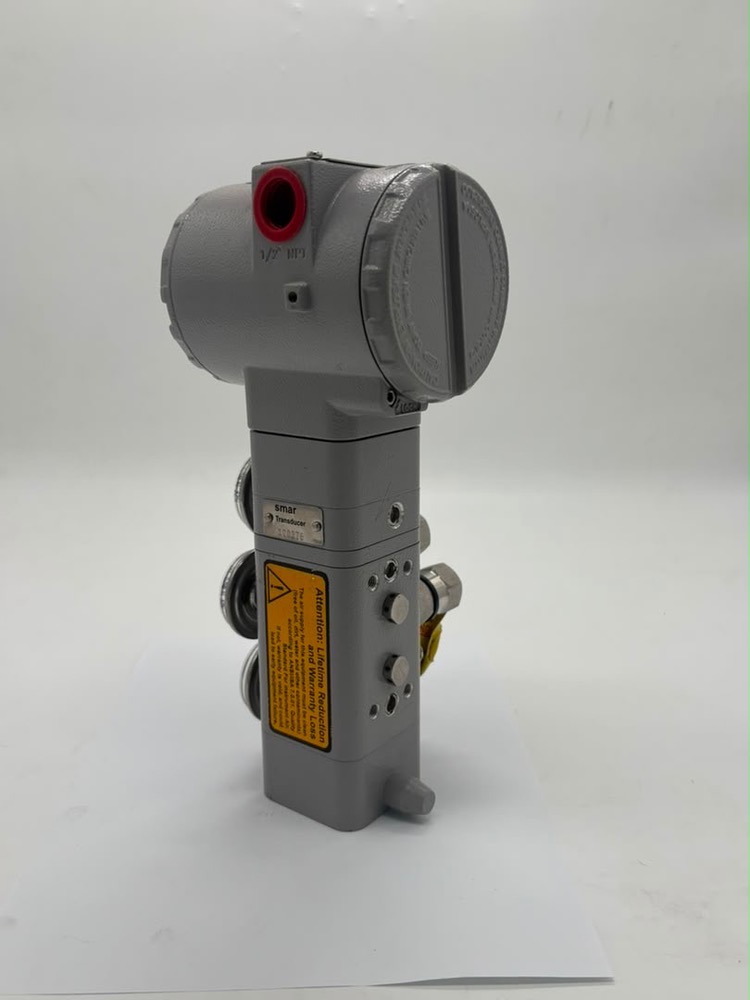

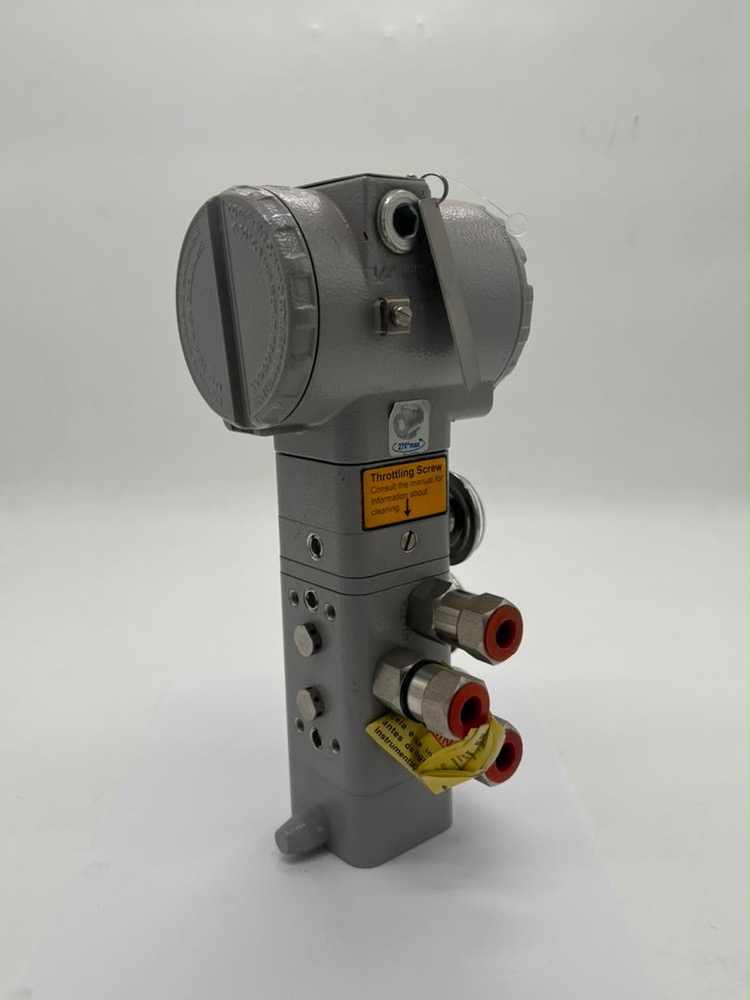

این تجهیز یک پوزیشنر هوشمند شیر کنترلی (Smart Valve Positioner) است.

مشخصات شناسایی کالا

* برند: SMAR
* کشور سازنده: برزیل (Brazil)
* مدل: FY301
* نوع تجهیز: Smart Valve Positioner
* پروتکل ارتباطی: HART
* درجه حفاظت: IP66
* سال ساخت: 2017 (طبق برچسب روی دستگاه)

اطلاعات فنی

* سیگنال ورودی: 4 تا 20 میلی‌آمپر (Two-wire)
* ولتاژ کاری: 28 VDC
* فشار هوای تغذیه: 20 تا 100 psi (1.4 تا 7 بار)
* خروجی پنوماتیکی: 0 تا 100 درصد فشار هوای ورودی
* نوع عملگر قابل پشتیبانی:
* اکچویتور دیافراگمی
* اکچویتور پیستونی
* حرکت خطی (Linear)
* حرکت دورانی (Rotary)
* تک‌اثر و دو‌اثر (Single & Double Acting)
* سنسور موقعیت: غیرتماسی (Hall Effect)
* دمای کاری: حدود 40- تا 85+ درجه سانتی‌گراد
* جنس بدنه: آلومینیوم با پوشش مقاوم صنعتی
* مصرف هوای بسیار پایین و دقت بالای کنترل موقعیت شیر.

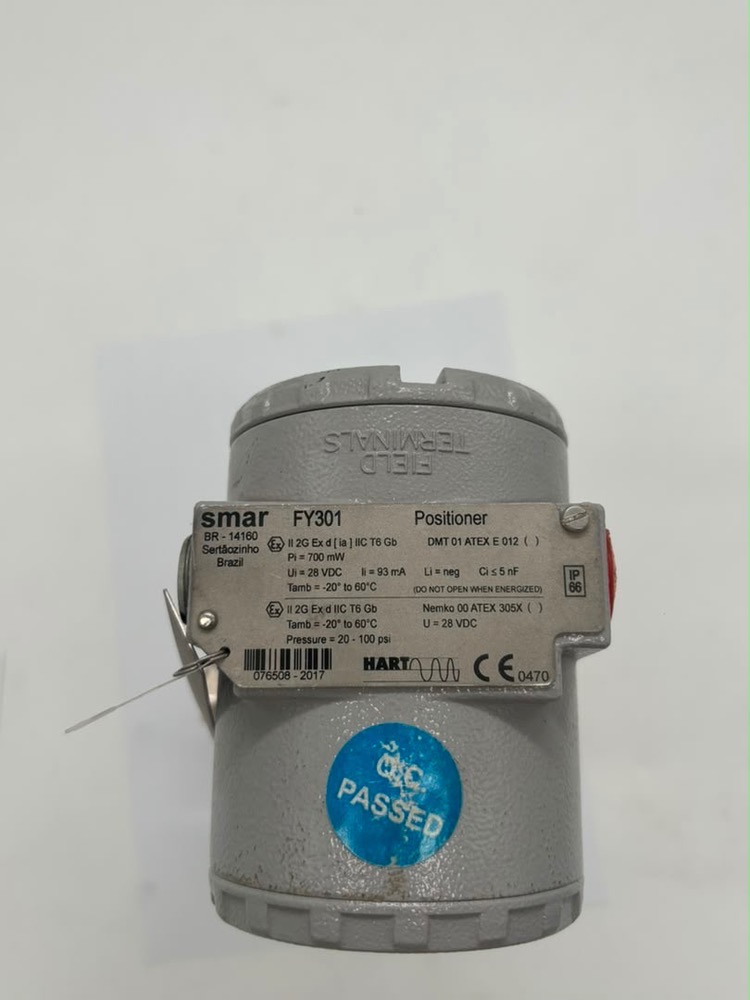

مشخصات ضدانفجار (طبق پلاک)

* ATEX: II 2G Ex d ia IIC T6 Gb
* IECEx: Ex d IIC T6 Gb
* گواهینامه: DMT 01 ATEX E012
* دارای تأییدیه NEMKO
* مناسب برای مناطق خطرناک (Hazardous Area) مانند صنایع نفت، گاز، پتروشیمی و پالایشگاه‌ها.

کاربرد

این پوزیشنر روی شیرهای کنترلی پنوماتیکی نصب می‌شود و وظیفه آن این است که با دریافت سیگنال 4-20mA از PLC یا DCS، موقعیت شیر را با دقت بسیار بالا تنظیم کند تا دبی، فشار، سطح یا دمای فرایند کنترل شود. همچنین امکان تنظیم و کالیبراسیون از طریق HART Communicator را فراهم می‌کند.

ویژگی‌های مهم

* ارتباط دیجیتال HART
* Auto Calibration
* نمایشگر LCD (در مدل دارای نمایشگر)
* مناسب برای شیرهای Globe، Ball، Butterfly و Diaphragm
* قابلیت نصب روی عملگرهای پنوماتیکی مختلف
* قابلیت تغییر مشخصه عملکرد شیر (Linear، Equal Percentage و Quick Opening) از طریق نرم‌افزار.
