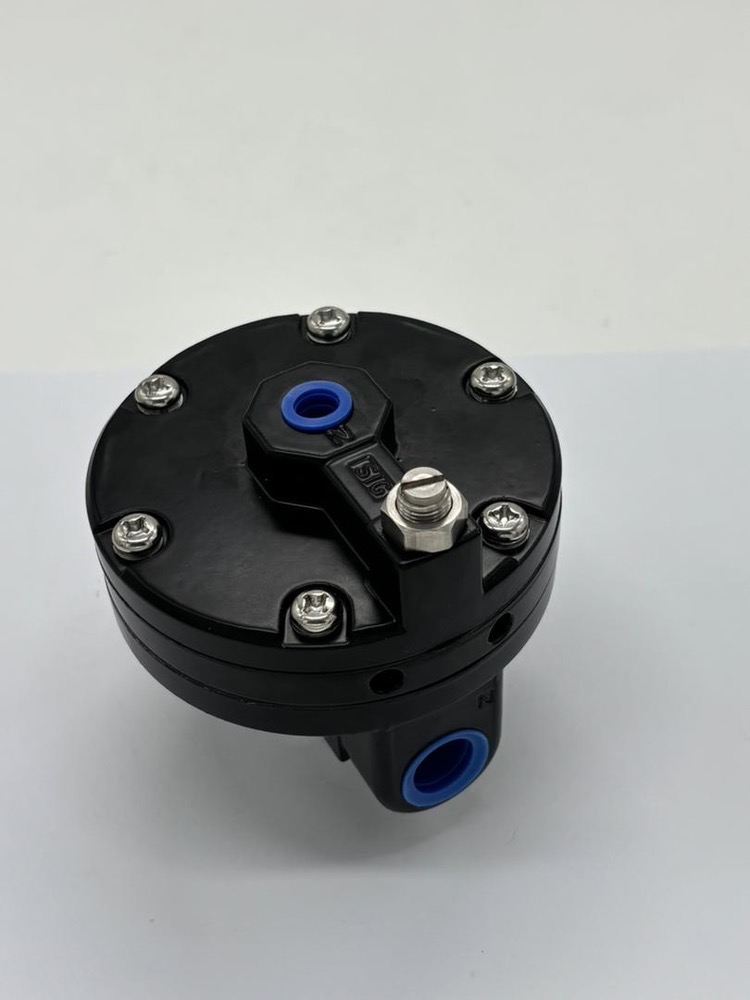

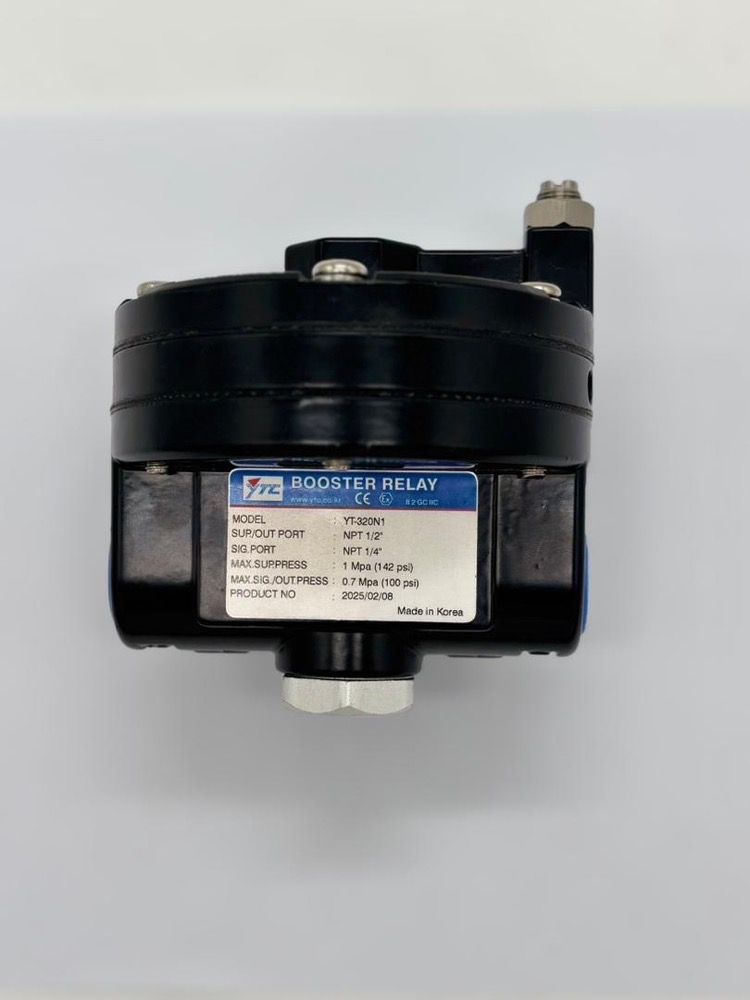

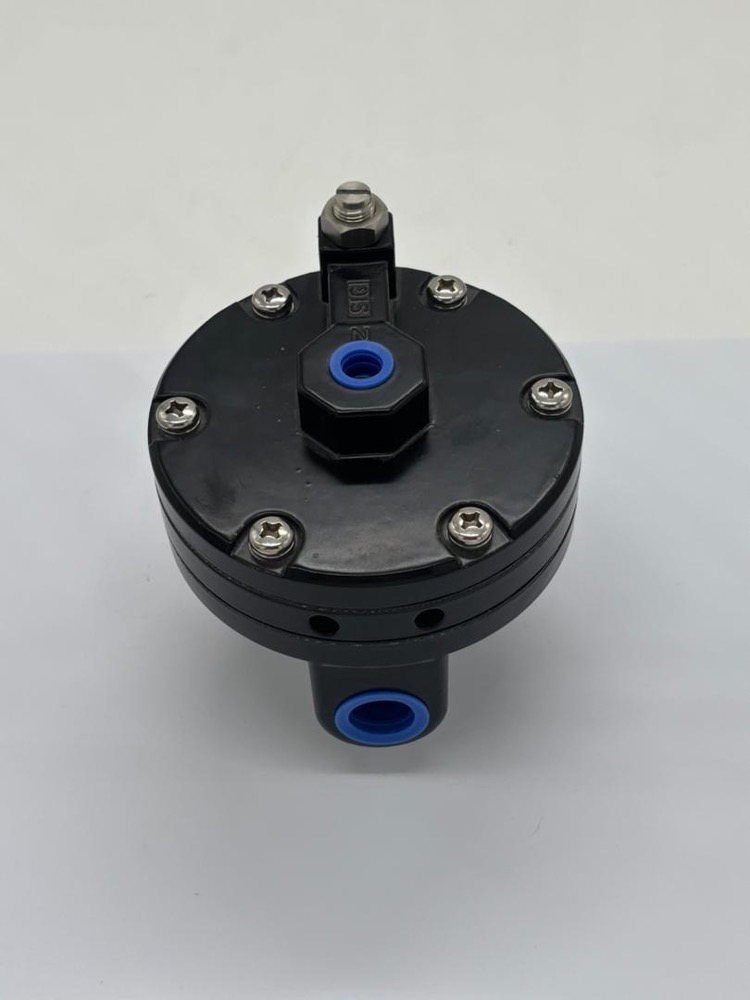

رله بوستر YT-320N1 از سری YT-320 برند YTC (Rotork YTC) برای افزایش دبی هوای ورودی به اکچویتورهای پنوماتیکی و کاهش زمان پاسخ شیرهای کنترلی استفاده می‌شود. این تجهیز سیگنال خروجی پوزیشنر را با نسبت فشار 1:1 تقویت می‌کند و باعث عملکرد سریع‌تر عملگر می‌شود.

مقدار

مدل

YT-320N1

نوع تجهیز

Volume Booster Relay

نسبت فشار ورودی به خروجی

1:1

حداکثر فشار تغذیه

10 bar (1 MPa)

حداکثر فشار خروجی

7 bar (0.7 MPa)

اتصال ورودی/خروجی هوا

1/2” NPT

اتصال سیگنال

1/4” NPT

ظرفیت جریان خروجی (Cv)

2.32

ظرفیت تخلیه (Cv)

1.78

دمای کاری استاندارد

‎-20 تا +70°C

جنس بدنه

آلومینیوم

وزن

حدود 0.76 کیلوگرم

دقت (Linearity)

±1% F.S.

ویژگی‌ها

* افزایش سرعت باز و بسته شدن شیرهای کنترلی
* پاسخ سریع به تغییرات کوچک سیگنال پنوماتیکی
* فیلتر داخلی 100 مش برای جلوگیری از ورود ذرات
* قابلیت تنظیم حساسیت
* مناسب برای اکچویتورهای خطی و ربع‌گرد
* دارای سیستم By-pass برای افزایش ایمنی عملکرد شیر

کاربردها

* صنایع نفت، گاز و پتروشیمی
* نیروگاه‌ها
* سیستم‌های کنترل فرایند
* شیرهای کنترلی با اکچویتور پنوماتیک بزرگ
