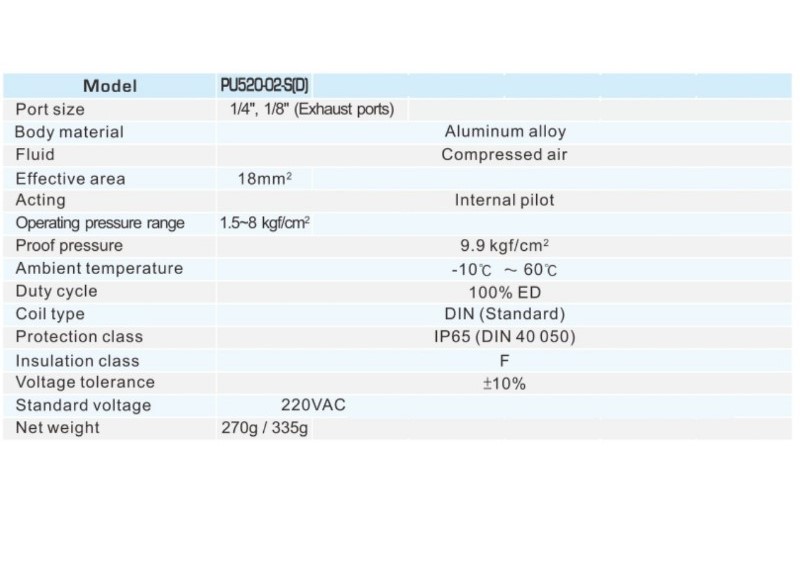

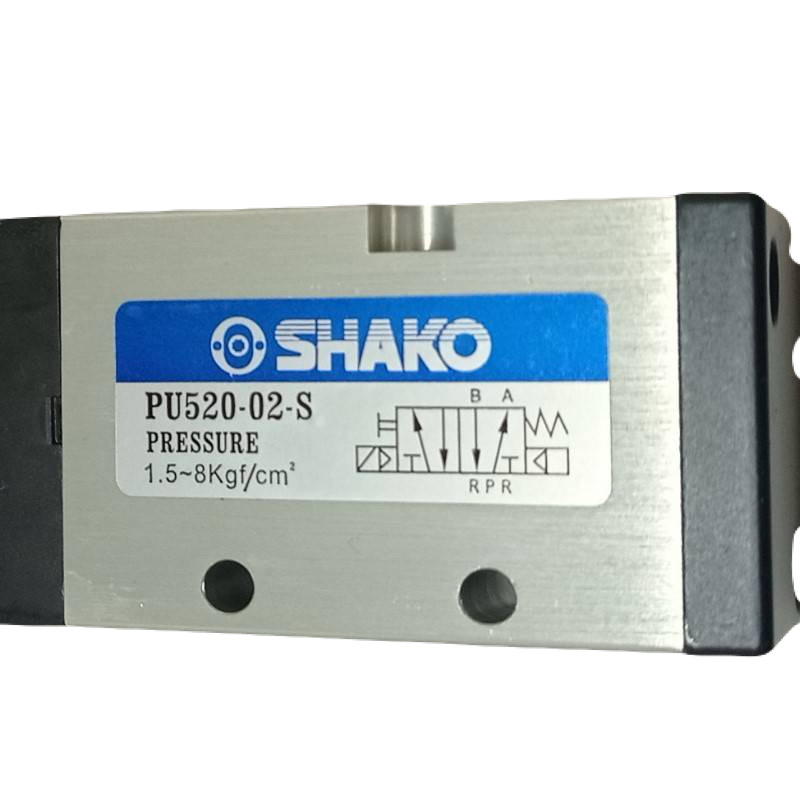

مشخصات فنی شیر برقی PU520-02-S

🔹 نوع شیر: 5/2 راهه (5 ports, 2 positions) – برای کنترل سیلندرهای پنوماتیک دوطرفه
🔹 عملکرد: پایلوت داخلی (Internal pilot)

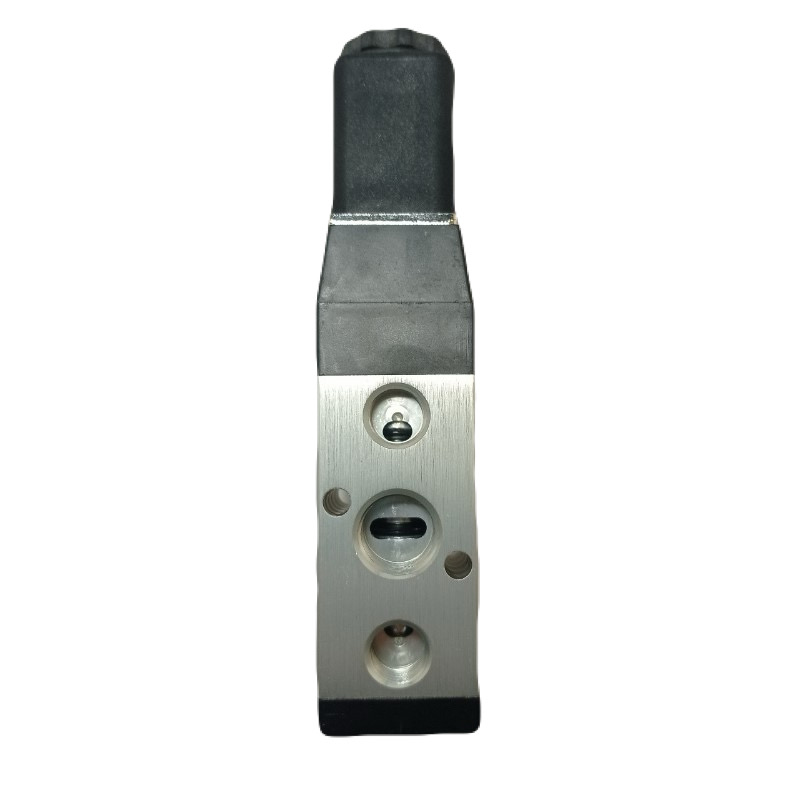

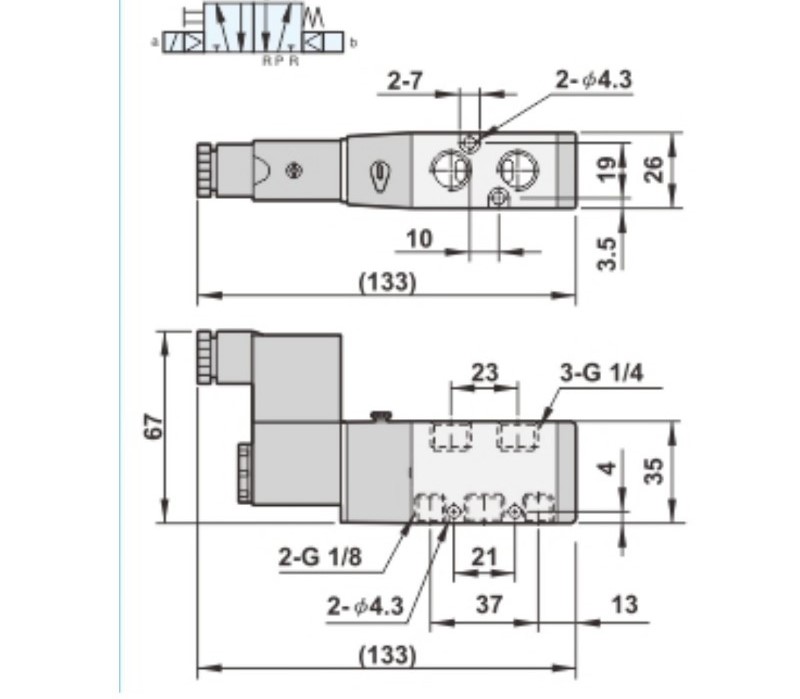

🔹 سایز پورت: 1/4 اینچ (برای ورودی و خروجی هوا)
🔹 جنس بدنه: آلومینیوم با پوشش آنودایز برای دوام بالا
🔹 سیال قابل استفاده: هوای فشرده (پنوماتیک)

🔹 فشار کاری:
• محدوده عملیاتی: 1.5 تا 8 bar
• فشار تست‌شده تا 10 bar

🔹 دمای کاری: حدود -10°C تا +60°C
🔹 کلاس حفاظتی: IP65 (مقاومت در برابر گرد و غبار و پاشش آب سبک)
🔹 سیکل کاری: 100% ED (قابل استفاده برای کارکرد پیوسته)

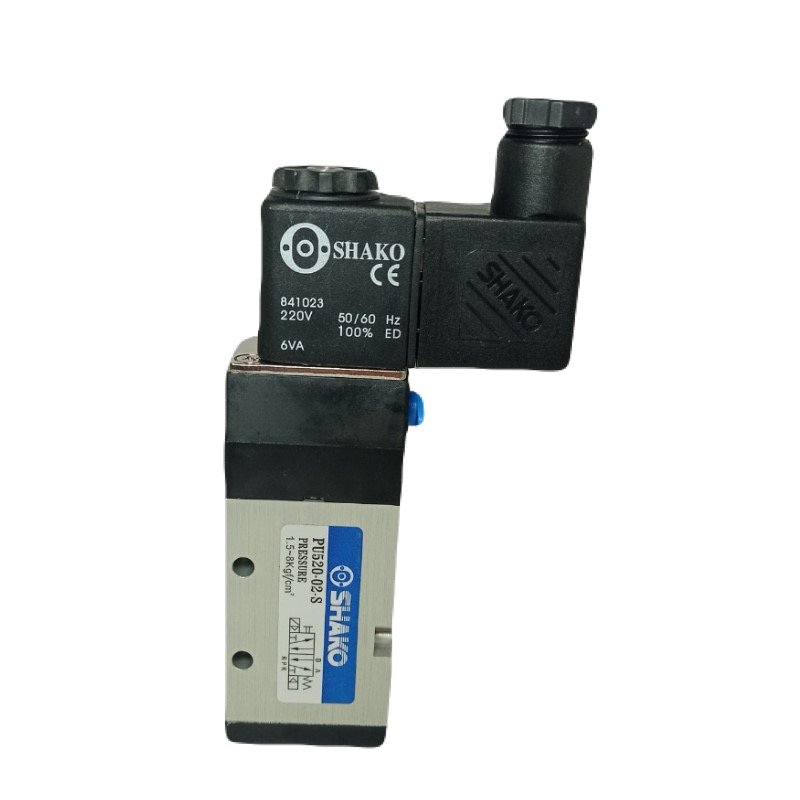

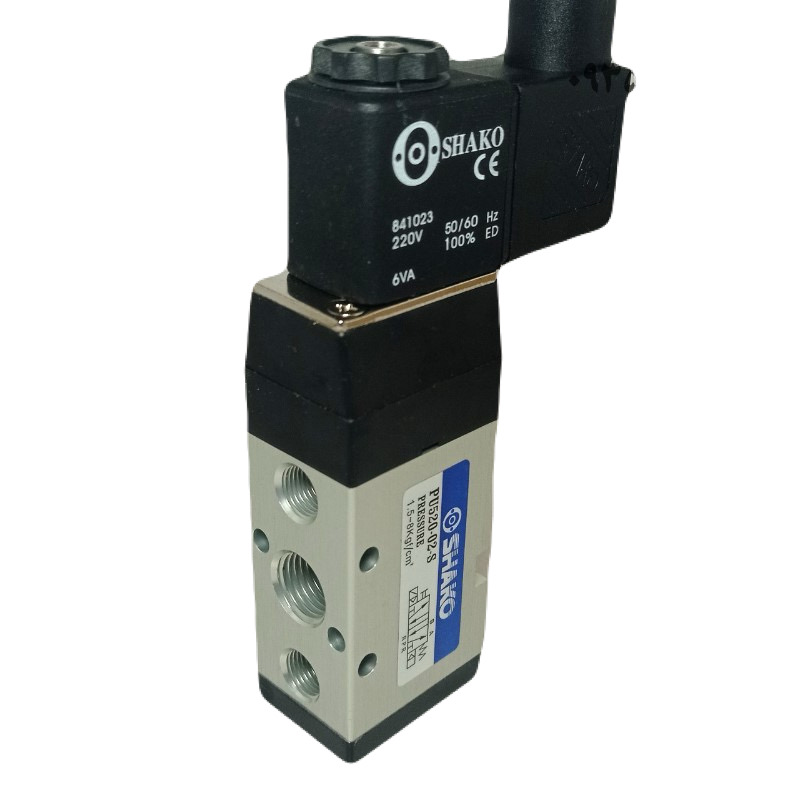

🔹 نوع بوبین: گزینه‌های مختلف DIN یا سیم‌دار، قابل انتخاب بسته به ولتاژ
🔹 ولتاژ استاندارد: معمولاً 24VDC، 110VAC، 220VAC
🔹 قابلیت دستی: دارای اورراید دستی قفل‌شدنی برای تست و تنظیم فوری

⸻

🛠 کاربردها

✔ کنترل حرکت سیلندرهای دوطرفه در سیستم‌های پنوماتیک
✔ خطوط اتوماسیون صنعتی
✔ تجهیزات بسته‌بندی، ماشین‌آلات تولید
✔ سیستم‌های حمل و نقل هوای فشرده

⸻

📌 خلاصه عملکرد

این شیر با تحریک الکتریکی (بوبین) مسیر هوا را بین 5 پورت جابجا می‌کند تا حرکت یک سیلندر یا عملگر پنوماتیک را در دو جهت کنترل کند (چپ/راست یا باز/بسته).
