ناموجود

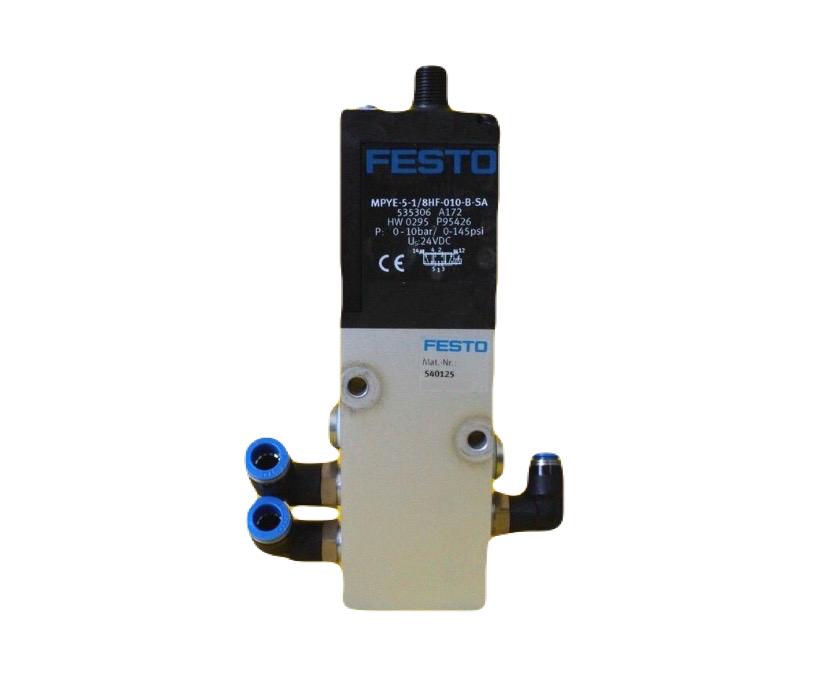

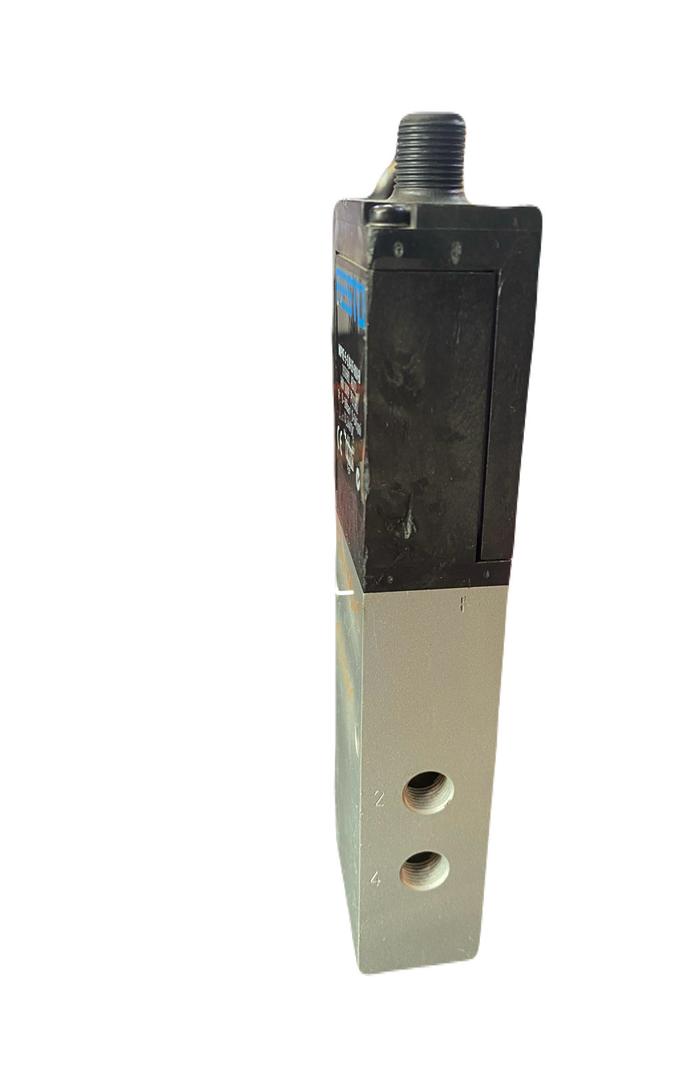

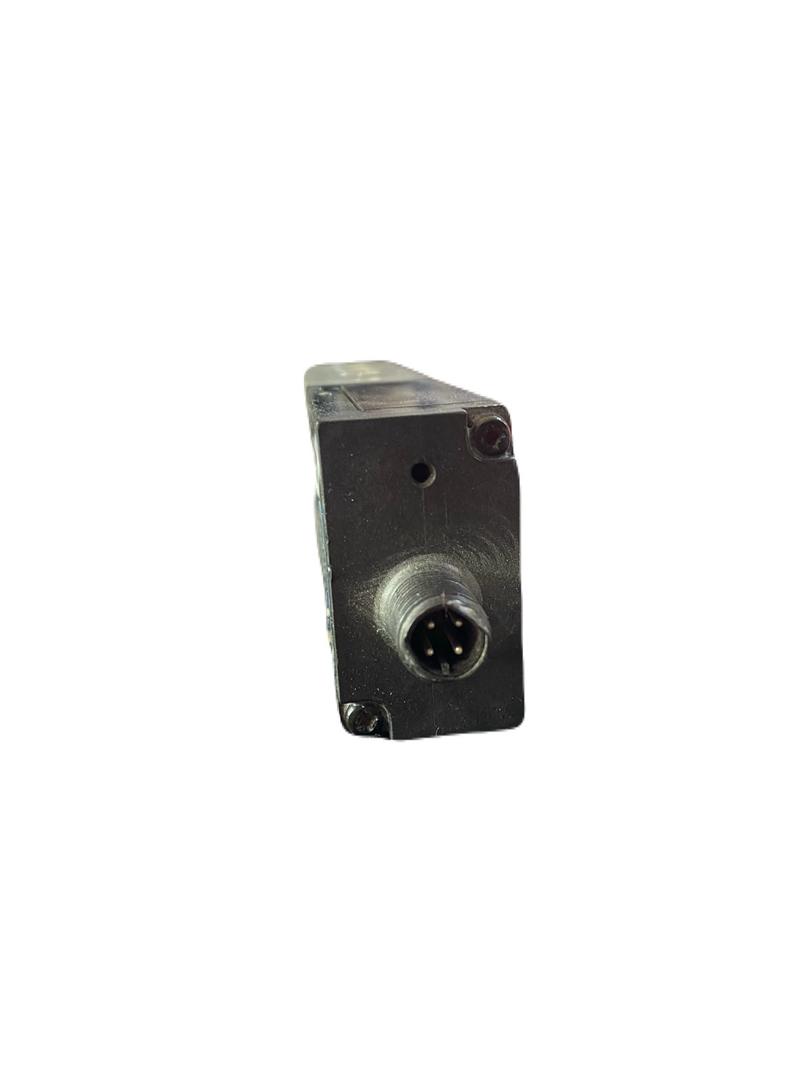

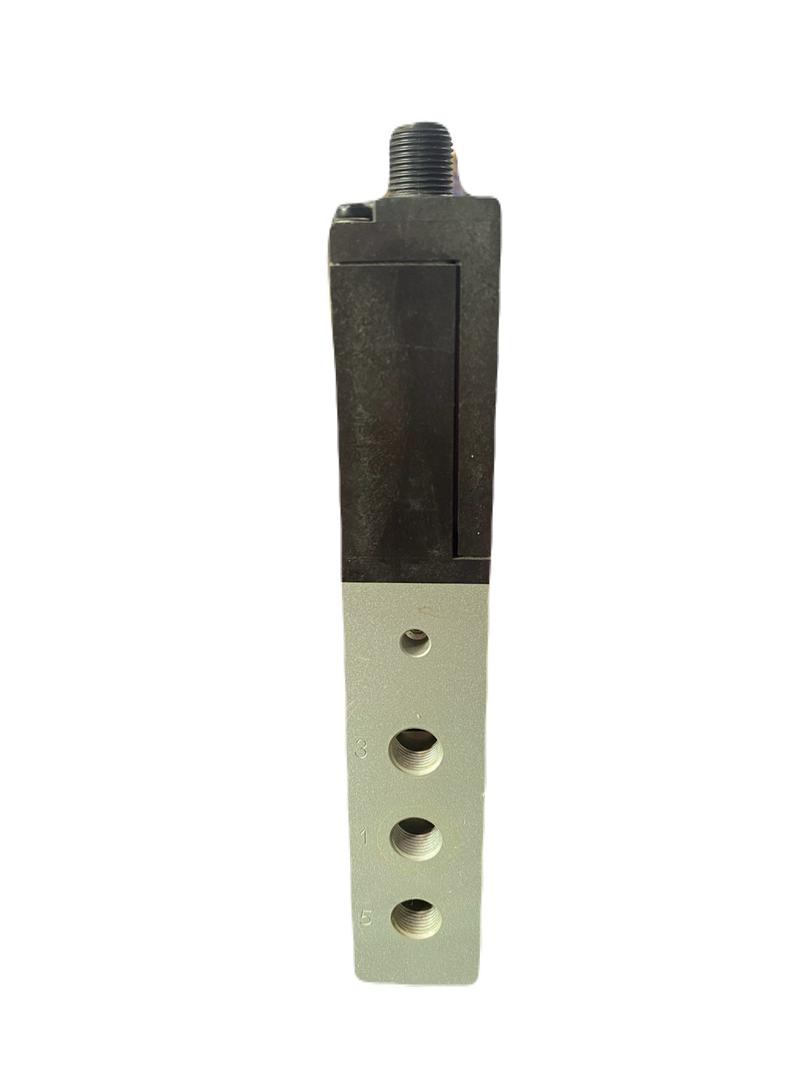

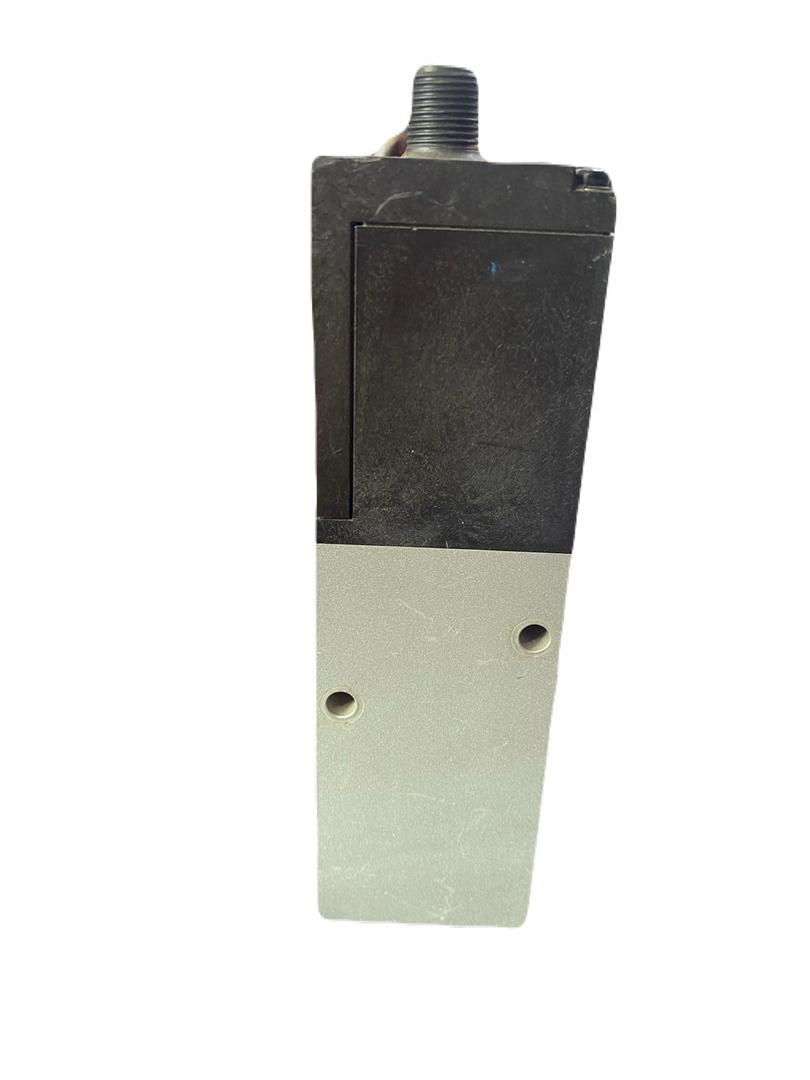

نام کامل: Festo MPYE-5-1/8-HF-010-B-SA
🔹 کد کالا: 175809
🔹 نوع: Proportional Directional Control Valve — شیر کنترلی پنوماتیک پروپرشنال (کنترل پیوسته) برای تنظیم جریان هوا در سیستمهای پنوماتیک.
⸻
🧰 مشخصات فنی کامل
📌 عملکرد و پورتها
• نوع عملکرد: 5/3-way (پنج پورت / سه وضعیت) – کنترل جهت جریان با موقعیت میانی بسته.
• اتصالات پنوماتیک: G1/8 برای تمامی پورتها (ورودی/خروجیها).
• سری: MPYE – سری کنترل جریان و موقعیت پیشرفته.
• نسخه تولید: سری B – اصلاحات و بهینهسازی نسبت به نسخههای قبلی.
📌 فشار و دبی هوای کاری
• فشار کاری: 0 تا 10 bar (تا ~145 psi).
• دبی استاندارد: تقریباً 700 L/min (جریان هوای بالا – High Flow).
📌 ولتاژ و کنترل
• ولتاژ کاری: DC 17 تا 30 V (معمولاً 24 V DC).
• نوع ورودی فرمان: 0–10 V (کنترل آنالوگ برای تنظیم موقعیت/جریان).
• تحمل ولتاژ معکوس: دارد (حفاظت در برابر اتصال معکوس).
⚙️ طراحی و ساخت
• ساختار: شیر با پیستون سنتی (Piston gate) و عملکرد سختبسته.
• نوع بازگشت: فنر مغناطیسی.
• موقعیت ایمنی: در صورت قطع برق، مد وسط بسته میشود.
🌡️ شرایط محیطی
• دمای محیط کاری: حدود 0 تا 50 °C.
• دمای سیال: معمولاً 5 تا 40 °C.
• رطوبت و خوردگی: کلاس مقاومت خوردگی CRC 2 (تنش خوردگی متوسط).
🌀 دیگر پارامترهای مهم
• حداکثر فرکانس کلید: ~95 Hz.
• حداکثر هیسترزیس: ~0.4٪ (خطی بودن پاسخ).
• استاندارد هوای مصرفی: مطابق ISO 8573-1:2010.
• محدودیت روغنکاری: استفاده بدون روغن (lubrication not possible) توصیه میشود.
⸻
📦 کاربردها
این شیرها معمولاً در کاربردهای پنوماتیک دقیق و سروو-کنترلی به کار میروند، از جمله:
✔️ تنظیم موقعیت سیلندرها
✔️ کنترل جریان در سیستمهای کنترلی
✔️ تجهیزات اتوماسیون صنعتی پیشرفته
✔️ سیستمهای هوا/پوزیشنینگ جریانی دقیق
مقدار
مدل
MPYE-5-1/8-HF-010-B-SA
کد Festo
151693
عملکرد
5/3 جهتدار پروپرشنال
سایز پورت
G1/8
فشار کاری
0–10 bar
کنترل
0–10 V
دبی هوا
تا ~700 L/min
ولتاژ
~24 V DC معمولاً
کاربرد
پنوماتیک کنترل دقیق
